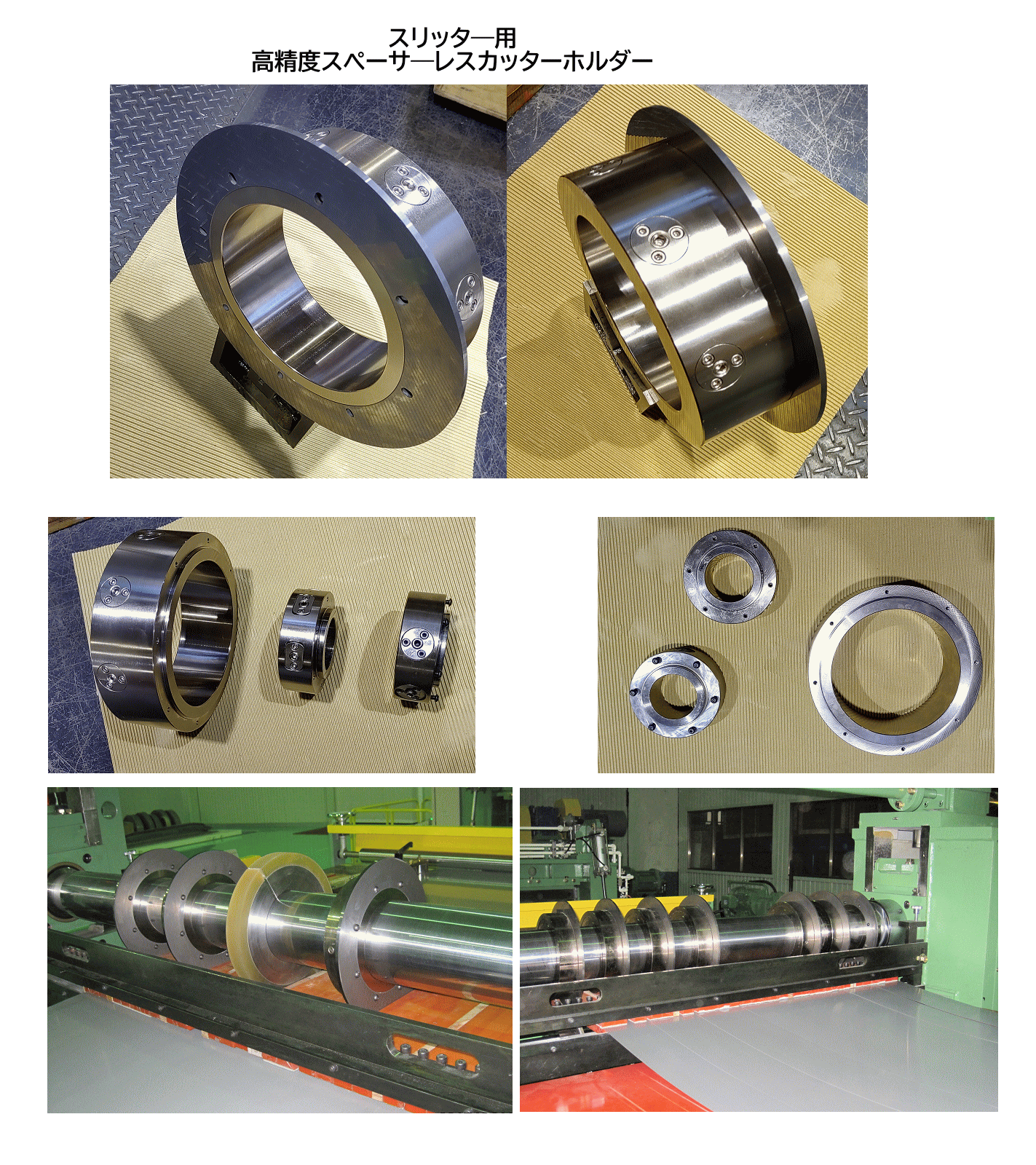

カッタースペーサーを使用しないでスリットが行える
カッタ刃用ホルダーです。

スペーサーを使用せずに刃組が行える為、作業の効率化、作業者の負担を軽減することが出来ます。

スペーサレスホルダーにカッター刃をセットしてホルダーをカッター軸へ挿入後、ホルダーのナットを閉めることでホルダーの内径が縮小しカッター軸にホルダーを固定します。

ホルダーの精度：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　ホルダーのラジアル方向/スラスト方向の精度に関してはカッタ軸径/ホルダ幅により異なります。　精度につていてはお打合せにより対応させて頂きます。

製作範囲：スリッタ軸径　φ40ｍｍ～φ350ｍｍ
振れ精度：ホルダー幅　70ｍｍの時
側面振れ　10－20μｍ　調整により5－10μｍの可能
外周振れ　5-10μｍ

お客様のカッタ軸/カッタ刃に合わせた、スペーサレスホルダーを設計製作致します。
お気軽にご相談ください。
